機載植被熒光測定系統
發布時間: 2025-06-25 16:22
產品概述

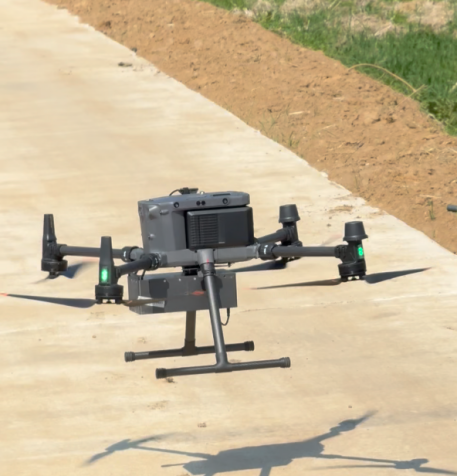

機載植被熒光測定系統搭載大疆 M350 RTK 飛行平臺，具備 6 級抗風能力與厘米級定位精度，復雜環境下作業穩定性大幅提升。系統采用高信噪比超高速熒光掃描成像器件，每秒可完成 5 次熒光圖像捕捉，精準采集植被熒光信號；自研低功耗圖像處理算法降低系統功耗，延長飛行時間，顯著提高植被生理監測效率；
核心優勢
系統集成度高、系統操控性好，操作簡單、輔助監控，精準定位采集區域、一鍵采集、反射、熒光光譜顯示及輸出、定點巡航、輻射定標、實時太陽光余弦校正模塊、高精度定位與抗風、使用分叉光纖快速完成上行下行信號的切換，確保上下行實現同步采集、高清圖傳數傳一體結構確保對系統控制、高效數據采集、低功耗長續航；
技術參數
參數名稱 參數值
分光方式 分叉光纖
光譜范圍 650nm-800nm
光譜分辨率 ≤0.3nm（≤0.17）
狹縫寬度 10μm
熒光探測效率 ≥90%
A/D 轉換 18bit
空間像素?cái)?shù) 1024
像素大小 24μm×24μm
成像速度 125 幀 / 秒
探測器 背照式薄型 CCD
信噪比 SNR 1000:1
相機輸出 USB
相機接口 C-Mount
散熱方式 內部半導體散熱
相機類型 熒光專用多波段相機
光纖視場 5°
鏡頭視場 大于 25°
操作方式 單人操作，無需專業飛手
觀測方式 地面站實時顯示飛行軌跡、熒光圖像、光譜數據及植被熒光指數
校正方式 大積分球定標
數據格式 兼容 spe（熒光光譜）、hdr（圖像）、scp（系統配置）
應用軟件 艾格控制端（地面控制）、SIF 機載端（熒光數據處理）
無人機型號 DJI M350 RTK
應用領域
植被生理監測：光合作用效率評估、葉綠素含量分析、植物脅迫（干旱 / 病蟲害）早期檢測。
生態研究：森林碳匯估算、草場健康監測、濕地植被活力評估。
精準農業：作物長勢預警、水肥管理優化、產量品質預測。
操作說明
地面站部署：安裝艾格控制端，連接無人機與地面站，設定熒光監測航線。
實時監測：通過地面站查看熒光圖像，實時計算熒光指數等。
數據采集：按預設任務自動掃描，或手動觸發熒光信號采集，支持定點連續監測。
校正方式
熒光定標流程：設備預熱 30 分鐘，使用大積分球進行輻射定標；導入定標數據，校準光譜響應曲線；
數據處理
熒光指數計算：葉綠素?zé)晒夥囱荩?/span>DN值轉輻照度/輻亮度、SFM以及FLD系列反演算法、SVD反演算法、BSF反演算法）、植被指數計算；
